Industrial Gas at Oil Resistant Pares Cabling: Isang Praktikal na Gabay sa Pagpili

Ang trabaho ng langis at gas ay bihirang nagbibigay sa paglalagay ng kable ng madaling buhay. Ang isang pares na cable ay maaaring magmukhang simple, ngunit sa isang refinery, sa isang drilling floor, o sa paligid ng isang fuel terminal kailangan nitong makaligtas sa hydrocarbon contact, heat cycling, vibration, washdown, at kung minsan ay patuloy na paggalaw. Ang pang-industriya na gas at oil resistant na pares na paglalagay ng kable ay ang praktikal na sagot kapag ang ordinaryong twisted-pair na cable ay lumambot, bumukol, pumutok, o mawawalan ng kalidad ng signal nang masyadong maaga. Ang kapaki-pakinabang na tanong ay hindi lamang "lumalaban ba ito sa langis?" ngunit "aling langis, sa anong temperatura, gaano katagal, at sa ilalim ng anong mga mekanikal na kondisyon?"

Ano ba talaga ang industrial gas at oil resistant pair na pares ng paglalagay ng kable

Gumagamit ang pair cabling ng dalawang insulated conductor na pinagsama-sama upang magdala ng signal. Sa mga pang-industriyang site, maaaring ang signal na iyon ay RS-485, instrumentation, control data, Ethernet, o isang mababang antas na koneksyon ng sensor. Ang pares na konstruksyon ay nakakatulong na tanggihan ang common-mode na ingay, ngunit hindi nito ginagawang angkop ang cable para sa serbisyo ng langis at gas. Ang paglaban ay nagmumula sa buong build: conductor stranding, insulation material, filler, tape, shield, inner sheath, at outer jacket.

Ang isang cable na ibinebenta para sa mga kapaligiran na ito ay dapat ituring bilang isang engineered assembly sa halip na isang commodity. Ang dyaket ay dapat lumaban sa mga tiyak na likido na matutugunan nito. Ang pagkakabukod ay dapat panatilihin ang mga de-koryenteng katangian nito. Ang kalasag ay dapat manatiling epektibo pagkatapos ng baluktot at pagwawakas. At ang cable ay dapat na angkop sa paraan ng pag-install, kung ito ay naayos sa isang tray, hinila sa pamamagitan ng conduit, o pagbaluktot sa isang gumagalaw na makina.

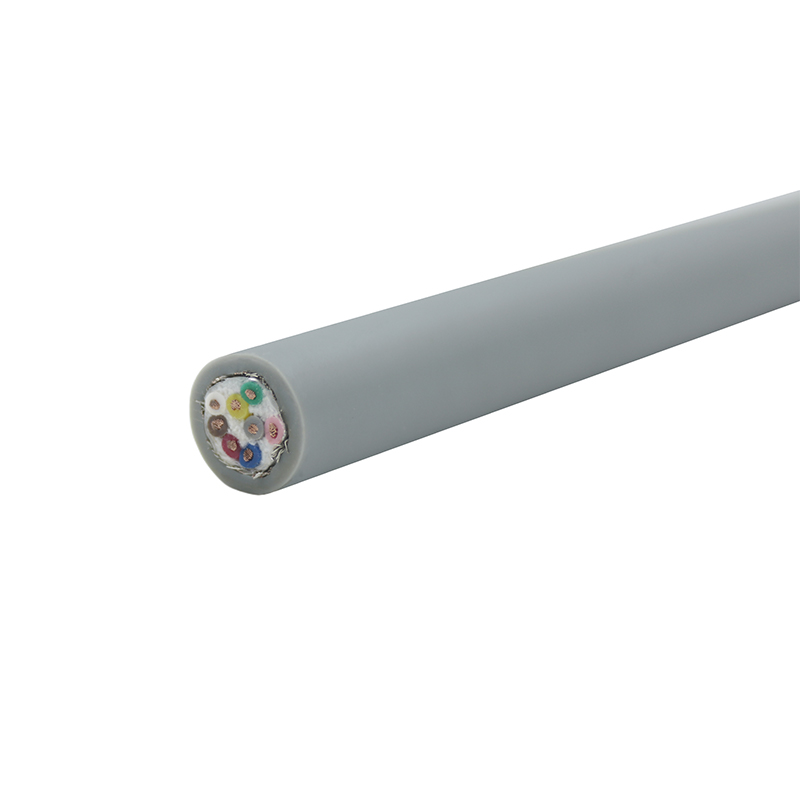

LIYCY-TP Flexible Shielded Twisted-Pair Data Cable Industrial-grade shielded twisted-pair cable na nilayon para sa precision signal links; may-katuturan kapag sinusuri ang mga naka-jacket na pagtitipon para sa mahirap na kapaligiran. Tingnan ang Produkto →

Bakit pinaparusahan ng mga kapaligiran ng langis at gas ang ordinaryong pares na cable

Ang mga hydrocarbon ay hindi pareho. Ang diesel, hydraulic oil, lubricating oil, krudo, glycol, methanol, drilling fluid, at mga kemikal na panlinis ay maaaring umatake sa mga polymer sa iba't ibang paraan. Ang ilan ay nagdudulot ng pagtaas ng volume. Ang ilan ay nag-extract ng mga plasticizer at nag-iiwan ng jacket na matigas at malutong. Pinapalambot ng iba ang ibabaw, binabawasan ang resistensya ng abrasion, o sapat na baguhin ang mga sukat upang maapektuhan ang mga konektor at glandula. Ang isang jacket na nakaligtas sa isang splash test ay maaaring mabigo pagkatapos ng pangmatagalang paglulubog o paulit-ulit na pagkakalantad sa mataas na temperatura.

Pinapabilis ng init ang pag-atake ng kemikal. Ang lamig ay ginagawang matigas ang ilang materyales at mas madaling pumutok. Ang pagkakalantad sa UV ay nagpapatanda ng mga panlabas na jacket. Ang tubig-alat at halumigmig ay nagdudulot ng kaagnasan sa mga shield, drains, at terminations. Ang mekanikal na stress ay nagdaragdag ng isa pang layer: vibration, pressure washing, cable tray abrasion, tight bend radii, at tuluy-tuloy na pagbaluktot. Sa mga mapanganib na lugar, ang cable ay dapat ding magkasya sa disenyo ng pag-install, kabilang ang mga glandula, mga hadlang, at mga pagsasaayos ng sealing. Ang isang cable ay hindi "explosion proof" sa kanyang sarili; ito ay isang bahagi ng isang sumusunod na sistema.

Jacket at mga materyales sa pagkakabukod na gumagawa ng pagkakaiba

Ang polyurethane, o PUR, ay kadalasang isang malakas na pagpipilian para sa mga nababaluktot na pang-industriyang pares na mga cable na nakalantad sa langis, abrasion, at paulit-ulit na paggalaw. Nag-aalok ito ng magandang oil resistance at matigas na mekanikal na pag-uugali, kaya naman lumalabas ito sa mga drag chain, robotics, at washdown na mga application. Ito ay hindi pangkalahatan: ang pagkakalantad ng mainit na tubig at singaw ay kailangang suriin, at ang ilang mga formulation ay kumikilos nang iba sa iba. Halimbawa, ang isang PUR-sheathed shielded twisted-pair na Ethernet cable, ay maaaring maging angkop para sa mga oily automation na lugar kung saan ang integridad ng signal at ang tigas ng jacket ay parehong mahalaga.

TPU-CAT6-STP PUR-Sheathed Category 6 Shielded Cable PUR-sheathed Category 6 shielded twisted-pair cable para sa Gigabit links sa high-wear industrial at outdoor settings; may kaugnayan kapag mahalaga ang tigas ng jacket. Tingnan ang Produkto →

Ang nitrile rubber, polychloroprene, at iba pang rubber compound ay karaniwan kung saan kailangan ang oil resistance, heat resistance, at outdoor durability. May posibilidad na mas mabigat ang mga ito at hindi gaanong nababaluktot kaysa sa PUR, kaya mas nababagay ang mga ito sa mga fixed o paminsan-minsang flex na ruta kaysa paggamit ng high-cycle na drag chain. Ang polyethylene ay lumalaban sa kahalumigmigan at maraming kemikal ngunit mas matigas at hindi gaanong mapagpatawad sa paggalaw. Ang PVC ay matipid at flame retardant, ngunit ang oil resistance ay malawak na nag-iiba ayon sa formulation, kaya ang "PVC jacket" lamang ang nagsasabi sa iyo ng napakakaunti. Lumilitaw ang FEP at PTFE kung saan ang paglaban sa kemikal o mataas na temperatura ay nagbibigay-katwiran sa gastos.

Ang pagpili ng pagkakabukod ay mahalaga din. Ang PE, PP, FEP, at XLPE ay maaaring maghatid ng magkakaibang mga pangangailangang elektrikal at thermal. Para sa pares ng paglalagay ng kable, capacitance, impedance, at hindi balanse ng pares ay nakakaapekto sa kalidad ng signal. Ang isang makapal na dyaket na lumalaban sa langis ay hindi makakatumbas sa hindi magandang pares na geometry.

Panangga, pagpapares, at integridad ng signal

Ang mga site ng langis at gas ay maingay sa kuryente. Ang mga motor, drive, kagamitan sa welding, radyo, at pamamahagi ng kuryente ay maaaring mag-pares ng ingay sa mga pares ng signal. Ang mga kalasag ng foil ay nagbibigay ng mataas na saklaw at mainam para sa mga compact na konstruksyon. Ang mga braided na kalasag ay lumalaban sa pagbaluktot at mekanikal na pinsala. Maraming pang-industriyang pares na mga cable ang pinagsama ang pareho. Maaaring bawasan ng indibidwal na pares na shielding ang crosstalk, habang pinangangasiwaan ng pangkalahatang shield ang external interference.

Gumagana lamang ang kalasag kung ito ay wastong tinapos. Ang isang drain wire na naiwang lumulutang, isang shield na naka-ground sa maling punto, o isang connector na may mahinang 360-degree na bonding ay maaaring gawing source ng mga pasulput-sulpot na fault ang magandang cable. Sa mga mapanganib na lugar, dapat ding magkasya ang mga shield at drain termination sa grounding at isolation design. Huwag ipagpalagay na ang mas maraming kalasag ay palaging mas mahusay; piliin ang kalasag upang tumugma sa problema sa ingay, uri ng pares, at espasyong magagamit.

Isang praktikal na checklist ng pagpili

Dapat magsimula ang pagpili sa exposure, hindi sa headline ng catalog. Ang talahanayan sa ibaba ay isang compact na paraan upang ihambing kung ano ang inaangkin ng isang supplier sa kung ano talaga ang kailangan ng application.

Mga detalye ng pag-install at pagpapanatili na nagpapasya sa buhay ng serbisyo

Kahit na ang isang mahusay na cable ay maaaring mabigo sa pag-install. Igalang ang radius ng liko. Iwasan ang masikip na cable ties na dumudurog sa geometry ng pares. Suportahan ang mahabang vertical run. Panatilihing hiwalay ang mga pares ng signal mula sa mga kable ng kuryente kung saan praktikal, at sundin ang disenyo ng shielding at grounding. Sa mga lugar ng paghuhugas, tingnan kung ang mga glandula at pagwawakas ay tugma sa materyal ng jacket at hindi gumagawa ng mga konsentrasyon ng stress.

Kung gumagalaw ang ruta, gumamit ng cable na dinisenyo at sinubukan para sa paggalaw na iyon. Ang isang high-flex shielded twisted-pair drag chain cable, halimbawa, ay binuo para sa paulit-ulit na pagbaluktot sa halip na paminsan-minsang pagsasaayos. Para sa mga fixed tray run, ang isang mas matigas na goma o PUR jacket ay maaari pa ring maging tamang pagpipilian, ngunit ang flex life ay hindi kailangang maging ang limiting factor. Sa panahon ng pagpapanatili, siyasatin kung may pamamaga ng jacket, mga bitak, pagyupi, kalasag na kaagnasan, at maluwag na pagwawakas. Palitan ang cable na nagbago ng hugis o katigasan pagkatapos ng pagkakalantad ng kemikal; nawalan na ito ng bahagi ng safety margin nito.

TRVVSP High-Flex Shielded Twisted-Pair Drag Chain Cable Shielded twisted-pair drag-chain cable para sa high-speed signal at power transmission sa mga gumagalaw na ruta; siyasatin kapag ang paulit-ulit na pagbaluktot ay bahagi ng pag-install. Tingnan ang Produkto →

Mga pagsusuri sa kalidad at dokumentasyon na hihilingin

Humingi ng higit pa sa isang materyal na pangalan. Kasama sa kapaki-pakinabang na ebidensya ang mga kondisyon ng pagsubok sa paglulubog ng langis, mga resulta ng tensile at elongation bago at pagkatapos ng exposure, volume swell, cold bend performance, flame behavior, shield continuity, conductor resistance, at voltage withstand. Para sa mga pares ng data, nakakatulong ang data ng kapasidad at impedance na kumpirmahin na susuportahan ng cable ang nilalayon na signal. Para sa paglipat ng mga aplikasyon, ang mga kundisyon ng flex test ay mas mahalaga kaysa sa pangkalahatang paglalarawan ng "high flex".

Ang batch traceability, pagmamarka ng jacket, at isang malinaw na pahayag ng nasubok na hanay ng temperatura ay praktikal ding mga punto ng pagbili. Kung hindi maipaliwanag ng isang supplier kung paano sinubukan ang cable, o hindi maitugma ang jacket sa aktwal na listahan ng likido, patuloy na magtanong. Ang aming mga mapagkukunan ng laboratoryo at pagsubok ay ang uri ng detalye na sulit na suriin bago mai-lock ang isang detalye.

Pagtutugma ng cable sa application

• Mga platform sa malayo sa pampang at mga drill floor: tubig-alat, langis, vibration, UV, at mga paraan ng pag-install ng mapanganib na lugar.
• Mga refinery at petrochemical plant: heat, hydrocarbons, EMI, at long fixed run na may halong lokal na pagbaluktot.
• Mga sakahan ng tangke at mga terminal ng gasolina: panlabas na pagtanda, pakikipag-ugnay sa gasolina, vapor sealing, at mahabang ruta ng cable.
• Mga pipeline at istasyon ng compressor: malawak na pagbabago sa temperatura, vibration, at integridad ng signal ng instrumentation.
• Makinarya at automation sa mga oily na halaman: coolant, hydraulic oil, paulit-ulit na pagbaluktot, at abrasion.

Ang parehong grado ng cable ay hindi dapat inaasahan na malutas ang bawat kaso. Ang isang nakapirming pares ng instrumento sa isang mainit na refinery at isang gumagalaw na pares na cable sa isang oily na makina ay maaaring parehong tinatawag na "oil resistant," ngunit ang mga ito ay magkaibang disenyo. Ang mahusay na pagpili ay naghihiwalay sa mga tungkuling iyon nang maaga, pagkatapos ay tumutugma sa dyaket, kalasag, pagpapares ng konstruksyon, at pag-apruba sa ruta.

Pinagsasama-sama ang pagtutukoy

Ang Industrial gas at oil resistant pair cabling ay isang detalyeng item na may malaking epekto sa pagiging maaasahan. Magsimula sa listahan ng likido at temperatura, pagkatapos ay magtrabaho sa pamamagitan ng electrical performance, shielding, mekanikal na paggalaw, mga kinakailangan sa mapanganib na lugar, at dokumentasyon. Kung saan naayos ang ruta, unahin ang chemical at thermal resistance. Kung saan ito gumagalaw, magdagdag ng flex life at abrasion resistance sa parehong pagsusuri. Ang utos na iyon ay nagpapanatili sa pagtutukoy na tapat at iniiwasang magbayad para sa isang feature ng jacket na hindi tumutugon sa totoong failure mode.

Kung nagpapaliit ka ng cable para sa isang partikular na refinery, terminal, skid, o offshore package, makipag-usap sa aming koponan kasama ang pagkakalantad ng likido, ruta, at mga detalye ng signal. Ang isang maikli, malinaw na application note ay kadalasang nakakatipid ng mas maraming oras kaysa sa mahabang listahan ng mga generic na "oil resistant" na claim.
