Pump Flat Cable — Disenyo, Pagpili, Pag-install at Pagpapanatili

Ano ang Pump Flat Cable at bakit ito mahalaga

Ang Pump flat cable ay isang uri ng flexible, low-profile na power at signal cable na ginawa para sa mga pump assemblies, motor-launch system, at compact fluid-handling equipment kung saan limitado ang espasyo at may paggalaw o vibration. Hindi tulad ng mga bilog na cable, ang flat cable pack ay naglalagay ng mga conductor na magkatabi sa isang manipis na ribbon na nagpapababa ng bending radius at pinapasimple ang pagruruta sa mga chassis surface, sa loob ng mga cable track, at sa pamamagitan ng makitid na mga channel. Para sa mga application na pinagsasama ang madalas na paggalaw, pagkakalantad sa kahalumigmigan, at limitadong pagruruta, ang pagpili ng tamang flat cable ay nagpapabuti sa buhay ng serbisyo, binabawasan ang downtime, at pinapasimple ang pag-install.

Karaniwang konstruksiyon at materyales

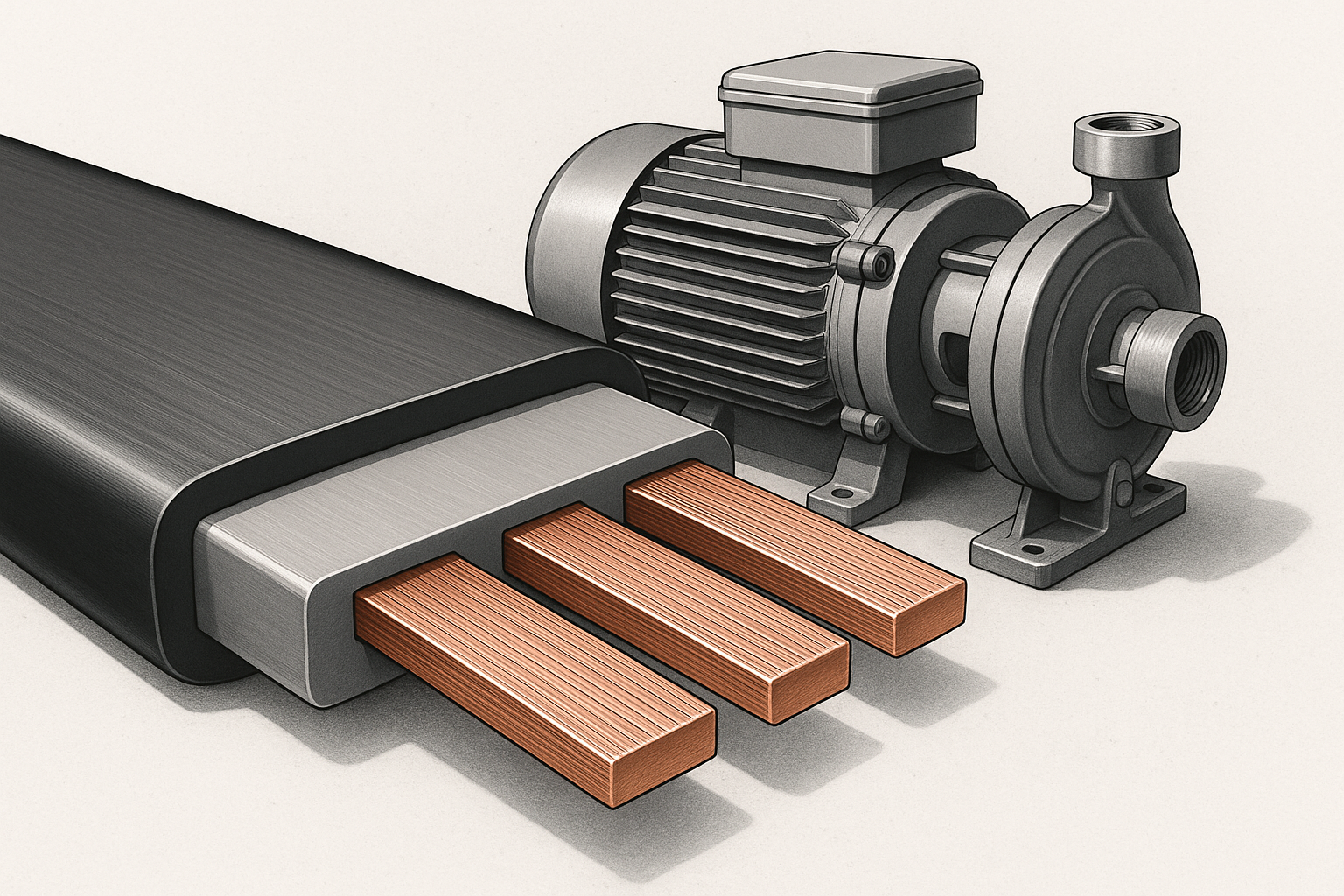

Ang karaniwang pump flat cable ay binubuo ng tatlong layer: conductor, insulation, at isang panlabas na jacket o tape. Ang mga konduktor ay karaniwang stranded na tanso upang mapanatiling flexible ang cable habang pinapanatili ang conductivity. Ang mga materyales sa pagkakabukod ay nag-iiba ayon sa temperatura at mga kinakailangan sa pagkakalantad sa kemikal. Ang mga karaniwang pagpipilian sa insulation ay polyvinyl chloride (PVC) para sa ekonomiya, thermoplastic elastomer (TPE) para sa pinahusay na flexibility, at crosslinked polyethylene (XLPE) para sa mas mataas na temperatura at abrasion resistance. Ang panlabas na jacket o tape ay maaaring polyester, polyurethane, o adhesive-backed PVC, pinili para sa abrasion resistance, oil resistance, at water sealing.

Mga variant at configuration

Ang pump flat cable ay may maraming configuration upang tumugma sa mga pangangailangan sa pagpapatakbo:

• Power-only ribbon: ilang high-gauge na conductor para sa supply ng motor.
• Pinagsamang kapangyarihan at signal: magkahalong laki ng conductor para sa motor power plus sensor o control wiring.
• Mga shielded variant: indibidwal o pangkalahatang shielding para mabawasan ang electromagnetic interference para sa mga sensitibong control lines.
• Hindi tinatablan ng tubig o naka-jacket na mga uri: selyadong mga panlabas na layer para sa immersion o splash-prone na kapaligiran.
• Mga high-flex na grado: dagdag na bilang ng strand at nababaluktot na pagkakabukod para sa mga actuator na matagal nang naaabot at tuluy-tuloy na mga sistema ng paggalaw.

Mga karaniwang aplikasyon sa mga sistema ng bomba

Gumamit ng flat cable sa mga submersible pump, naka-package na pump module, dosing pump, booster set, at skid-mounted pump station. Kasama sa mga karaniwang gamit ang pagruruta ng power ng motor sa mga masikip na intake chamber, pagdadala ng encoder o sensor feedback mula sa mga pump head, at pagkonekta sa mga remote control panel sa pamamagitan ng makitid na cable duct. Kung saan kailangan ang nakatiklop o naka-layer na pagruruta, kadalasang mas kasya ang flat cable kaysa round cable at maaaring mabawasan ang stress sa mga connector.

Mga pangunahing detalye ng elektrikal at mekanikal na susuriin

Kapag pumipili ng pump flat cable, tumuon sa mga parameter na direktang nakakaapekto sa pagiging maaasahan sa kapaligiran ng pump:

Paano pumili ng tamang flat cable para sa iyong pump

Magsimula sa electrical load. Kalkulahin ang kasalukuyang motor at inaasahang pagbaba ng boltahe sa haba ng cable. Pumili ng conductor cross-sectional area para mapanatili ang katanggap-tanggap na pagbaba ng boltahe habang iniiwan ang margin para sa mga startup currents. Itugma ang rating ng temperatura ng insulation sa pinakamataas na inaasahang temperatura ng kapaligiran at isang margin sa kaligtasan.

Susunod, isaalang-alang ang mekanikal na paggalaw. Kung ang cable ay madalas na gumagalaw, pumili ng isang high-flex na konstruksyon na may mga fine-stranded na conductor at isang elastomeric insulation. Para sa nakapirming pagruruta sa likod ng mga panel, maaaring katanggap-tanggap ang mga matipid na PVC variant. Para sa basa o nakalubog na mga pagkakalagay, pumili ng mga selyadong jacket na na-rate para sa proteksyon sa pagpasok ng tubig at paglaban sa kemikal.

Pinakamahuhusay na kagawian sa pag-install

Ang wastong pag-install ay nagpapababa ng mga stress point at nagpapahaba ng buhay ng cable. Sundin ang mga praktikal na hakbang na ito:

• Iruta ang cable sa makinis na ibabaw. Gumamit ng mga proteksiyon na conduit o tray sa mga lugar kung saan maaaring magkaroon ng abrasyon.
• Iwasan ang matalim na liko. Panatilihin ang baluktot na radius sa itaas ng pinakamababa ng tagagawa, kadalasang maraming beses sa kapal ng cable.
• I-secure ang cable sa mga regular na pagitan gamit ang mga clamp o adhesive-backed pad upang maiwasan ang chafing at mabawasan ang dynamic na strain.
• Paghiwalayin ang kapangyarihan at signal kapag posible. Kung magkasamang nagruruta, gumamit ng shielded cable o grounded na mga partisyon ng metal upang limitahan ang interference.
• Tapusin gamit ang mga katugmang connector at gumamit ng strain relief para maiwasan ang pag-pull-out ng conductor sa mga termination point.

Pagsubok at pagsunod

Suriin ang mga nauugnay na pamantayan at magsagawa ng mga pagsubok bago i-commissioning:

• Pagsubok sa pagpapatuloy at paglaban sa pagkakabukod upang i-verify ang integridad ng konduktor pagkatapos ng pag-install.
• Pag-verify ng pagbaba ng boltahe sa ilalim ng pagkarga upang kumpirmahin ang laki ng cable.
• Functional na pagsubok ng mga sensor at control line na tumatakbo ang motor para kumpirmahin ang kawalan ng interference.
• Kung saan naaangkop, i-verify ang mga rating ng cable laban sa mga lokal na electrical code at direktiba para sa mga mapanganib o basang lokasyon.

Pagpapanatili at pag-troubleshoot

Magpatupad ng simpleng inspeksyon upang mapansin ang mga maagang palatandaan ng pagsusuot:

• Visual na inspeksyon para sa mga hiwa, abrasion, o nakalantad na konduktor.
• Suriin ang mga pagwawakas para sa kaagnasan at higpit.
• Subaybayan ang mga pasulput-sulpot na pagkakamali na lumilitaw habang gumagalaw — madalas itong nagpapahiwatig ng mga sirang hibla sa loob ng pagkakabukod.
• Palitan ang mga seksyon ng cable na nagpapakita ng paulit-ulit na pinsala sa halip na subukang ayusin ang field sa mga high-stress zone.

Kung makatagpo ka ng mga motor trip, mali-mali na pagbabasa ng sensor, o pagkawala ng komunikasyon, ihiwalay ang cable at subukan ang mga indibidwal na konduktor para sa continuity at paulit-ulit na break. Gumamit ng oscilloscope o data logger para sa mga sintomas na nauugnay sa EMI upang mahanap ang mga coupling point.

Mga pagsasaalang-alang sa gastos at mga trade-off sa lifecycle

Ang pagpepresyo ng flat cable ay nag-iiba sa conductor gauge, insulation material, shielding, at mga espesyal na jacket. Ang mga variant na high-flex at hindi tinatablan ng tubig ay mas mahal sa harap ngunit binabawasan ang dalas ng pagpapalit sa mga mahirap na kapaligiran. Factor installation labor — ang flat cable ay maaaring makatipid ng oras sa mga napipilitang ruta ngunit maaaring mangailangan ng mas maingat na pagwawakas. Balansehin ang paunang gastos laban sa inaasahang mga agwat ng pagpapanatili at potensyal na gastos sa downtime para sa iyong operasyon.

Checklist para sa pagbili ng pump flat cable

• Kumpirmahin ang conductor gauge kumpara sa motor at startup current.
• I-verify ang rating ng temperatura ng pagkakabukod at paglaban sa kemikal.
• Pumili ng flex rating na tumutugma sa inaasahang mga cycle ng paggalaw.
• Magpasya sa pagtatanggol kung may sensitibong kontrol o linya ng komunikasyon.
• Pumili ng materyal ng jacket para sa abrasion at antas ng pagkakalantad sa tubig.
• Humiling ng mga datasheet at mga resulta ng pagsubok sa bend-cycle mula sa mga supplier.

Pagsasara ng gabay

Kapag pinili mo, nag-install, at nagpapanatili ng pump flat cable na may pansin sa electrical load, mekanikal na paggalaw, at pagkakalantad sa kapaligiran, ang cable ay nagiging isang maaasahang elemento ng pump system sa halip na isang paulit-ulit na failure point. Gamitin ang checklist sa itaas sa panahon ng pagbili at panatilihin ang malinaw na mga talaan ng mga numero ng bahagi ng cable, lokasyon ng pag-install, at mga petsa ng inspeksyon upang pasimplehin ang pagpapanatili sa hinaharap. Kung kailangan mo ng template ng detalye o isang nakaayos na talahanayan ng paghahambing para sa mga kable ng kandidato, ibigay ang pagkarga, inaasahang profile ng paggalaw, at kapaligiran at ang isang nakatutok na detalye ay maaaring maihanda nang mabilis.
