Mga Uri ng Cable Shielding: Foil, Braid, Spiral at Higit Pa

Cable shielding ay isang conductive layer na nakabalot sa paligid ng a kable Ang mga panloob na konduktor upang harangan ang electromagnetic interference (EMI) at radio frequency interference (RFI). Ang apat na pangunahing uri ng cable shielding ay foil shielding, braided shielding, spiral (serve) shielding, at combination shielding — bawat isa ay angkop sa iba't ibang kapaligiran, frequency, at mga kinakailangan sa flexibility. Ang pagpili sa maling uri ay maaaring magresulta sa pagkasira ng signal, mga error sa data, o kumpletong pagkabigo ng system, kaya ang pag-unawa sa mga pagkakaiba ay kritikal bago tukuyin ang anumang cable para sa pang-industriya, audio, o mga aplikasyon ng data.

Foil Shielding

Ang foil shielding ay binubuo ng isang manipis na layer ng aluminyo o tanso na nakagapos sa isang polyester film. Nagbibigay ito 100% coverage ng mga konduktor sa ilalim nito, na ginagawa itong isa sa mga pinakaepektibong hadlang laban sa mataas na dalas ng EMI (karaniwan ay higit sa 100 kHz).

Paano Ito Gumagana

Ang metalikong foil ay gumaganap bilang isang Faraday cage, na sumasalamin at sumisipsip ng mga papasok na electromagnetic field. Ang isang drain wire ay tumatakbo sa kahabaan ng loob ng foil upang magbigay ng tuluy-tuloy na landas sa lupa, na mahalaga — ang foil lamang na walang grounding ay nag-aalok ng kaunting proteksyon.

Mga Karaniwang Aplikasyon

• Cat5e at Cat6 twisted pair network cables (F/UTP construction)
• Audio at instrumentation cable sa mga studio environment
• Mga data cable na tumatakbo malapit sa fluorescent lighting o variable frequency drive

Mga Limitasyon

Ang mga kalasag ng foil ay marupok. Ang paulit-ulit na pagyuko ay nagiging sanhi ng pag-crack ng foil at pagkawala ng pagpapatuloy. Sila ay karaniwang na-rate para sa static o low-flex na mga pag-install lamang . Ang karaniwang kapal ng foil ay mula 0.025 mm hanggang 0.05 mm — sapat na manipis na ang mekanikal na stress ay mabilis na lumilikha ng mga puwang sa saklaw.

Nakatirintas Shielding

Ang isang tinirintas na kalasag ay hinabi mula sa mga pinong hibla ng hubad o tinned na tansong kawad sa isang magkadugtong na pattern ng mesh sa paligid ng core ng cable. Hindi tulad ng foil, hindi ito nag-aalok ng 100% coverage — karaniwang saklaw ng braid 85% hanggang 98% — ngunit napakahusay nito sa lakas ng makina at pagganap sa mababang dalas.

Pagsasangga sa Pagkabisa ayon sa Dalas

Ang mga braided shield ay pinakamahusay na gumaganap sa mga frequency na mas mababa sa 10 MHz. Sa itaas ng hanay na iyon, ang mga butas sa tirintas ay nagbibigay-daan sa mga signal na mas mataas ang dalas na dumaan. Para sa mababang frequency na ingay, tulad ng 50/60 Hz power line interference, ang braid na may 90% coverage ay nagbibigay ng mahusay na attenuation — kadalasang lumalampas sa 60 dB sa mga frequency na ito.

Mga Karaniwang Aplikasyon

• Mga coaxial cable (RG-58, RG-6) para sa RF at pagpapadala ng video
• Ang mga pang-industriyang control cable ay napapailalim sa patuloy na pagbaluktot
• USB, HDMI, at iba pang high-cycle connector cable
• Militar at aerospace na mga kable kung saan kritikal ang tibay ng makina

Pangunahing Kalamangan: Flex Life

Ang mga naka-braided na cable sa tuluy-tuloy na pag-flex na mga application (tulad ng mga robotic arm o cable drag chain) ay maaaring makamit milyon-milyong mga flex cycle bago ang pagkabigo, kumpara sa mga kalasag ng foil na maaaring pumutok pagkatapos ng ilang daan. Ginagawa nitong karaniwang pagpipilian ang tirintas saanman patuloy na gumagalaw ang mga cable.

Spiral (Serve) Shielding

Spiral shielding - tinatawag ding serve shielding o helical shielding - bumabalot ng mga wire strands sa isang mahigpit na helix sa paligid ng cable core sa halip na ihabi ang mga ito sa isang mata. Ang resulta ay isang napaka-flexible na kalasag na may mga rate ng saklaw na katulad ng tirintas ( 95–98% ), ngunit may iba't ibang mekanikal at elektrikal na katangian.

Flexibility kumpara sa Stability Trade-off

Ang mga spiral shield ay ang pinaka-flexible sa lahat ng uri ng shield, na ginagawang perpekto ang mga ito para sa mga handheld microphone cable, headphone cable, at iba pang hand-flex na application. Gayunpaman, ang pag-stretch ng cable ay nagiging sanhi ng pagbukas ng helix, pagbabawas ng saklaw at pagtaas ng impedance. Ang mga spiral shield ay hindi dapat gamitin sa mga application kung saan ang cable ay hihilahin nang mahigpit .

Mga Karaniwang Aplikasyon

• Mga propesyonal na audio cable (XLR microphone leads, instrument cables)
• Mga kable ng medikal na aparato na nangangailangan ng paulit-ulit na pag-ikot at pag-uncoiling
• Handheld tool cable at portable equipment lead

Pinagsamang Shielding

Ang mga kumbinasyong kalasag ay nagsasalansan ng dalawa o higit pang mga uri ng kalasag upang matugunan ang mga limitasyon ng bawat indibidwal na pamamaraan. Ang pinakakaraniwang kumbinasyon ay foil tirintas , ngunit mayroon ding foil spiral at double-braid constructions.

Foil Braid: Ang Industry Workhorse

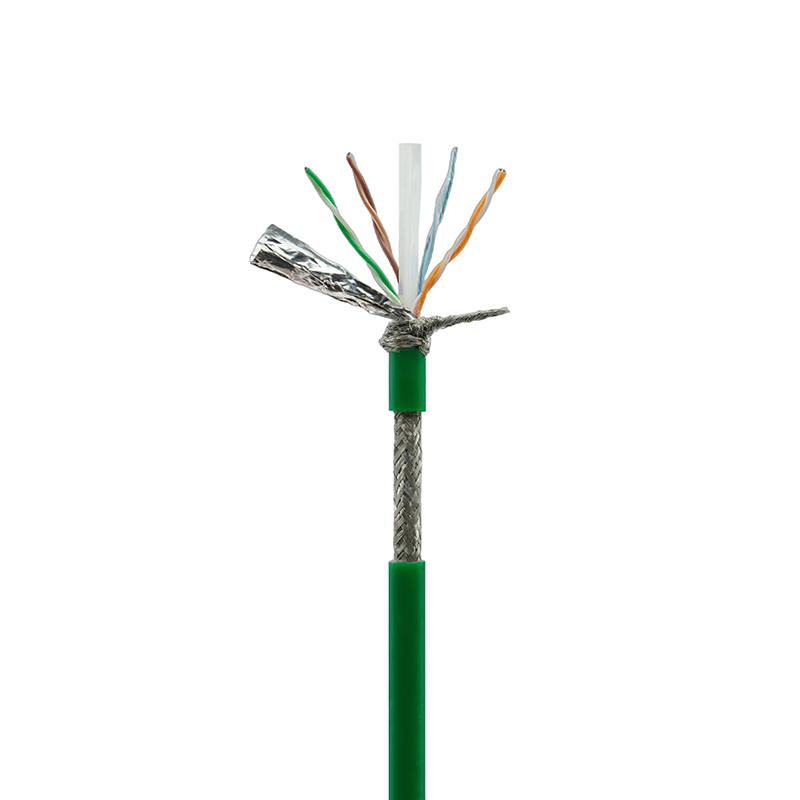

Sa construction na ito, ang isang foil layer ay nagbibigay ng 100% coverage para sa high-frequency na ingay, habang ang isang panlabas na braid ay nagbibigay ng structural integrity at low-frequency attenuation. Ang kumbinasyong ito ay karaniwan sa mga high-performance na data cable tulad ng Cat7 (S/FTP) , kung saan ang mga indibidwal na pares ay may foil-shielded at ang pangkalahatang cable ay may tinirintas na panlabas na kalasag. Lampas ang karaniwang pagiging epektibo ng shielding sa configuration na ito 90 dB sa malawak na saklaw ng dalas.

Dobleng tirintas

Ang dalawang braided layer, na kadalasang nasusugatan sa magkasalungat na direksyon, ay ginagamit sa paghingi ng RF coaxial cable (gaya ng RG-11 o ilang plenum-rated coax) kung saan ang maximum na low-frequency shielding at mekanikal na proteksyon ay parehong kinakailangan. Ang magkasalungat na mga anggulo ng lay ay nagpapabuti din ng resistensya ng cable upang ilipat ang pagkasira ng impedance sa paglipas ng panahon.

Mga Karaniwang Aplikasyon

• Mataas na bilis ng data network sa electrically maingay na pang-industriyang kapaligiran
• Broadcast at RF cabling na nangangailangan ng parehong broadband shielding at flex durability
• Aerospace, depensa, at mga kable ng instrumentong medikal

Paghahambing ng Mga Uri ng Cable Shielding

Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing katangian ng bawat uri ng kalasag upang makatulong sa pagpili:

Ipinaliwanag ang Mga Rating ng Coverage ng Shield

Ang saklaw ng kalasag ay hindi katulad ng pagiging epektibo ng pagprotekta. Ang saklaw ay isang geometric na pagsukat — ilang porsyento ng pinagbabatayan na ibabaw ng konduktor ang nababalot ng materyal ng kalasag. Ang pagiging epektibo (sinusukat sa dB) ay naglalarawan kung gaano kalaki ang aktwal na pinapahina ng kalasag sa isang nakakasagabal na signal.

Ang isang foil shield sa 100% coverage ay maaari lamang maghatid ng 40–50 dB ng attenuation sa mababang frequency dahil ang manipis na film ay may mas mataas na resistensya. Ang isang braided shield sa 90% coverage ay maaaring umabot sa 60 dB o higit pa sa parehong frequency dahil ang tansong tirintas ay may mas mababang transfer impedance. Palaging suriin ang mga bilang ng pagiging epektibo ng pagprotekta kasama ang mga porsyento ng saklaw kapag naghahambing ng mga cable .

Grounding: Ang Salik na Kadalasang Hindi Napapansin

Walang uri ng kalasag na gumagana nang tama nang walang wastong saligan. Ang isang ungrounded shield ay maaaring aktwal na magpalala sa pagganap ng EMI sa pamamagitan ng pagkilos bilang isang antenna na ang mga mag-asawa ay nakikialam sa mga konduktor ng signal. Ang tamang diskarte sa saligan ay nakasalalay sa aplikasyon:

• Single-end na saligan (sa dulo lamang ng pinagmulan): Inirerekomenda para sa mga audio at analog signal cable upang maiwasan ang mga ground loop. Karaniwan sa balanseng XLR installation.
• Parehong dulo na saligan : Kinakailangan para sa mga high-frequency na data cable (Ethernet, coax) upang makapagbigay ng low-impedance return path sa mga RF frequency. Ang mga cable ng Cat6A at Cat7 ay nangangailangan ng magkabilang dulo na saligan upang matugunan ang kanilang na-rate na pagganap ng kalasag.
• Multi-point na saligan : Ginagamit sa mahabang pang-industriya na pagtakbo upang pigilan ang pagkakaiba ng mga potensyal sa lupa mula sa pagbuo sa haba ng cable.

Sa isang 2019 na pag-aaral ng mga pang-industriyang pag-install ng Ethernet, higit sa 40% ng mga pagkabigo na nauugnay sa EMI ay naiugnay sa hindi wastong shield grounding sa halip na hindi sapat na uri ng kalasag — pagpapatibay na ang pinakamahusay na detalye ng cable sa papel ay mabibigo nang walang tamang pagsasanay sa pagwawakas.

Paano Pumili ng Tamang Uri ng Cable Shielding

Gamitin ang sumusunod na mga punto ng pagpapasya upang paliitin ang naaangkop na panangga para sa isang partikular na pag-install:

1. Tukuyin ang dalas ng interference: Ang mataas na dalas ng EMI na higit sa 100 kHz ay nangangailangan ng foil o kumbinasyong kalasag. Ang low-frequency magnetic interference mula sa mga motor o linya ng kuryente ay nangangailangan ng braided shielding.
2. Suriin ang mga kinakailangan sa pagbaluktot: Ang mga static na fixed run ay nagpaparaya sa foil. Ang patuloy na pagbaluktot ng makina ay nangangailangan ng tirintas. Pinakamahusay na gumagana ang human-hand flex (audio, medikal) sa spiral.
3. Suriin ang pagiging tugma ng connector: Ang mga braided na kalasag ay madaling matatapos gamit ang mga karaniwang backshell at clamp. Ang foil ay nangangailangan ng drain wire termination — kung ang iyong mga connector ay hindi tumanggap ng drain wire, muling isaalang-alang ang uri ng shield.
4. Suriin ang mga naaangkop na pamantayan: Sa ilang industriya, ipinag-uutos ang mga kinakailangan sa pagprotekta. Halimbawa, ang mga pamantayan ng IEC 61000-4 EMC at MIL-DTL-17 para sa military coax ay tumutukoy sa pinakamababang antas ng pagganap ng shielding na pumipigil sa iyong mga opsyon.
5. Salik sa kabuuang gastos sa pag-install: Ang mga cable na may pinagsamang kalasag ay nagkakahalaga ng 30–60% na mas mataas kaysa sa mga katumbas ng isang kalasag. Para sa mga kaaya-ayang kapaligiran, hindi makatwiran ang premium na iyon — ireserba ito para sa mga tunay na pagalit na kondisyon ng EMI.
