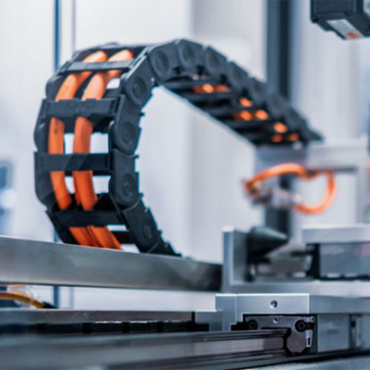

Disenyong Mekanikal ng I-drag ang mga Chain Cable
Ang mga drag chain cable ay idinisenyo upang matiis ang tuluy-tuloy na pagbaluktot at pamamaluktot, kadalasan sa ilalim ng malupit na mga kondisyon sa industriya. Ang kanilang mekanikal na pagganap ay lubos na umaasa sa konstruksiyon ng konduktor at mga materyales sa pagkakabukod. Mas pinipili ang mga pinong stranded na konduktor para sa mga high-flex na aplikasyon dahil pantay-pantay silang namamahagi ng mekanikal na stress at binabawasan ang panganib na masira sa paulit-ulit na pagyuko.
Ang mga materyales sa pagkakabukod tulad ng PUR o TPE ay nagbibigay ng parehong abrasion resistance at chemical stability. Ang tamang pagpili ng bend radius at cable layout sa isang drag chain ay mahalaga; ang maling pag-install ay maaaring mapabilis ang pagkapagod ng konduktor, pag-crack ng insulation, at pagkasira ng signal.
High-Flex Cable Mga Application sa Automation
Ang mga high-flex na cable ay mahalaga para sa mga robotic arm, automated conveyor, at CNC machinery, kung saan karaniwan ang paulit-ulit na paggalaw at mahigpit na bend radii. Ang mga cable na ito ay ininhinyero upang mapanatili ang elektrikal at mekanikal na integridad sa milyun-milyong mga flex cycle.
Kabilang sa mga pangunahing pagsasaalang-alang ang:
- Paggamit ng pinong stranded na mga konduktor ng tanso upang mapabuti ang flexibility at paglaban sa pagkapagod.
- Pagpili ng PUR o elastomeric insulation na lumalaban sa abrasion, langis, at UV exposure.
- Tinitiyak na maiiwasan ng cable routing ang labis na pamamaluktot at matalim na liko.
Pamantayan sa Pagpili ng Flexible Chain Cable
Kapag pumipili nababaluktot na mga kable ng kadena , ang ilang mga parameter ay nakakaimpluwensya sa pagganap at mahabang buhay. Ang conductor cross-section ay nakakaapekto sa kasalukuyang kapasidad na nagdadala, habang ang bilang ng mga strands ay tumutukoy sa baluktot na katatagan. Ang mga panlabas na jacket ay dapat lumaban sa mekanikal na pagkasuot at mga kadahilanan sa kapaligiran tulad ng kahalumigmigan, langis, at labis na temperatura.
Mahalaga rin na itugma ang cable sa mga dynamic na katangian ng chain system, kabilang ang haba ng paglalakbay, radius ng bend, at bilis ng paggalaw. Maaaring ilapat ang mga espesyal na coatings o reinforcement upang mapahusay ang abrasion resistance at mabawasan ang friction sa loob ng drag chain.
Paghahambing ng High-Flex at Standard Flexible Cable
Hindi lahat ng flexible cable ay idinisenyo para sa mga high-cycle na application. Itinatampok ng isang comparative overview ang mga kritikal na pagkakaiba:
| Tampok | Karaniwang Flexible Cable | High-Flex Cable |
| Uri ng Konduktor | Na-stranded | Pinong stranded o ultra-fine strands |
| Mga Ikot ng Baluktot | ~50,000 | >1,000,000 |
| Materyal na Pagkakabukod | PVC | PUR, TPE, o mga elastomer |
| Mga Karaniwang Aplikasyon | Mga sistemang nakatigil o mababa ang paggalaw | Robotics, CNC machine, drag chain |
Pagpapanatili at Pag-troubleshoot para sa Drag Chain Cable
Kahit na ang mataas na kalidad na flexible at high-flex na mga cable ay nangangailangan ng regular na inspeksyon at pagpapanatili upang matiyak ang pangmatagalang pagganap. Kasama sa mga karaniwang isyu ang pagkakasuot ng insulation, pagkapagod ng konduktor, at pagkagambala sa mga linya ng signal.
- Siyasatin ang mga kable kung may abrasion o bitak sa mga baluktot na lugar at mga lugar na nakakabit.
- Tiyakin na ang cable path sa loob ng drag chain ay libre mula sa mga hadlang at pagkakaiba-iba ng tensyon.
- Palitan kaagad ang mga nasirang segment upang maiwasan ang downtime ng makina at pagkasira ng kuryente.
- Suriin ang integridad ng shielding sa mga flexible chain cable na ginagamit para sa paghahatid ng data sa mga high-EMI na kapaligiran.
Mga Pagsasaalang-alang ng Advanced na Disenyo para sa Mga Flexible na Cable
Maaaring kabilang sa mga advanced flexible cable ang mga karagdagang feature gaya ng torsion resistance, low-friction coatings, at mga naka-optimize na pattern ng conductor lay. Ang mga pagpapahusay na ito ay nagpapataas ng buhay ng serbisyo at nagpapababa ng pagpapanatili sa mga high-speed o high-frequency na application.
Bilang karagdagan, ang ilang mga high-flex na cable ay idinisenyo gamit ang mga modular core o color-coded strands upang pasimplehin ang pag-install, pag-troubleshoot, at pagpapalit sa mga kumplikadong setup ng makinarya.
