Mga diskarte sa pagtatanggol para sa maingay na kapaligiran ng VFD

Ang mga VFD ay gumagawa ng mga high-frequency switching voltages na maaaring mag-radiate at mag-conduct sa mga conductor. Ang isang epektibong kalasag ay gumagawa ng dalawang trabaho: ito ay humahadlang sa mga radiated na emisyon at nagbibigay ng isang mababang-impedance na landas sa pagbabalik para sa mataas na dalas ng pagtagas ng mga alon. Para sa mga praktikal na pag-install, palaging ituring ang cable shield bilang isang aktibong bahagi ng grounding system kaysa sa cosmetic braid—tapusin ito nang matatag sa dulo ng drive at isaalang-alang ang pangalawang pagwawakas sa isang panel o lokal na ground para sa matagal na pagtakbo upang mabawasan ang common-mode na boltahe buildup.

Single-end vs. both-end shield termination

Ang single-end termination (drive end lang) ay kadalasang binabawasan ang ground loop currents para sa katamtamang haba na pagtakbo sa mga industriyal na planta; ang pagwawakas ng magkabilang dulo ay nagpapabuti sa pagiging epektibo ng pagprotekta para sa mga radiated na emisyon sa napakatagal na pagtakbo ngunit maaaring magpasok ng mga umiikot na alon kung ang lupa ng halaman ay maingay. Sa pagsasagawa, tasahin ang grounding ng site at sukatin ang mga daloy ng pagtagas—kung makakita ka ng mga high ground loop flow, bumalik sa single-end sa drive na may lokal na bonding sa cabinet ng motor.

Mga pagpipilian sa pagtatayo ng cable at kung paano nakakaapekto ang mga ito sa pagganap

Ang materyal ng konduktor, uri ng pagkakabukod, at geometry ng kalasag ay nagbabago lahat kung paano kumikilos ang cable sa mga output ng PWM. Ang mga konduktor ng tanso ay pamantayan; gayunpaman, ang stranding count at indibidwal na strand size ay nakakaapekto sa flexibility at skin/proximity effect sa mas mataas na frequency. Ang insulation na may low dielectric constant at low loss tangent ay nagpapababa ng capacitive coupling sa pagitan ng mga conductor at nagpapababa ng charging currents—ito ay mahalaga para sa mahabang cable run at para sa mga drive na walang output filter.

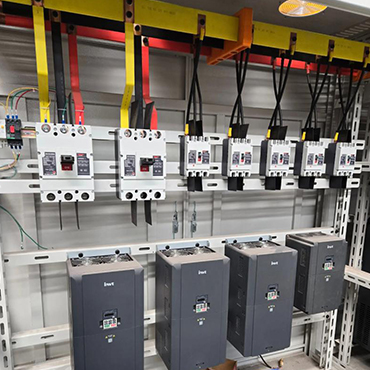

Mga pinakamahusay na kagawian sa pag-install nang matagal VFD cable tumatakbo

• Panatilihin ang pisikal na paghihiwalay mula sa mga sensitibong kontrol/kable ng komunikasyon—kung imposible ang paghihiwalay, ruta variable frequency drive cable sa magkahiwalay na conduits o gumamit ng grounded metallic segregation.
• Iwasan ang pag-coiling ng sobrang cable malapit sa mga drive; pinapataas ng mga coils ang inductance at maaaring magdulot ng overvoltage reflection sa mga terminal ng motor.
• Obserbahan ang radius ng bend na tinukoy ng manufacturer—maaaring makapinsala sa shield continuity ang masikip na bend at magpapataas ng dielectric stress, na nagpapababa ng buhay sa ilalim ng paulit-ulit na stress.
• Magpatupad ng mga intermediate grounding point para sa napakahabang metallic cable trays habang sinusubaybayan ang circulating currents; gumamit ng mga bonding jumper na may sukat para sa mga high-frequency na alon, hindi lamang sa mga steady-state na fault current.

Mga katangiang elektrikal na mahalaga (at kung paano pagaanin ang mga isyu)

Kapasidad, pag-charge ng mga alon at pag-init ng motor

Ang mga kapasidad ng cable-to-conductor at conductor-to-shield ay gumagawa ng charging currents kapag lumipat ang VFD. Ang pag-charge ng mga alon ay nagdudulot ng dagdag na pagkalugi sa motor at pinapataas ang kasalukuyang pagbabasa ng drive. Para sa mahabang pagtakbo, pumili ng mga cable na may mas mababang kapasidad bawat metro, o mag-install ng mga dV/dt filter o sinusoidal output filter sa drive upang mabawasan ang paglipat ng dv/dt at mas mababang charging current sa motor.

Reflections, cable impedance at overvoltage sa mga terminal ng motor

Ang mabilis na mga gilid ng PWM ay nakikita ang cable bilang isang linya ng paghahatid; Ang mga hindi pagkakatugma sa pagitan ng impedance ng output ng drive at impedance ng katangian ng cable ay lumilikha ng mga pagmuni-muni ng boltahe na lumilitaw bilang mga lumilipas na overvoltage sa motor. Kasama sa mga solusyon ang pagkontrol sa dV/dt (mga snubber, mga filter), paggamit ng cable na may naaangkop na impedance, at pagpapanatili ng mga haba ng cable sa loob ng inirerekomendang mga limitasyon para sa drive (kumunsulta sa mga doc ng drive). Para sa mataas na boltahe o long-distance na pagtakbo, ang mga output reactor ay makakatulong din sa mga mamasa-masang pagmuni-muni.

Mga pagwawakas ng connector, armor, at mekanikal na proteksyon

Ang kalidad ng pagwawakas ng kalasag ay direktang nakakaapekto sa pagganap ng EMC—gumamit ng tuluy-tuloy na 360° shield contact kung posible at tiyaking ang drain conductor o braid ay ibinebenta o crimped para mapanatili ang mababang impedance. Kapag naroroon ang baluti (bakal na wire o tape) idikit ang baluti sa lupa sa isa o parehong mga punto depende sa pagsasanay sa pag-grounding ng site. Gumamit ng tamang strain relief upang maiwasan ang pag-pull-out ng kalasag o konduktor; Ang mga mekanikal na kabiguan ay kadalasang nagpapakilala bilang pasulput-sulpot na mga de-koryenteng pagkakamali.

Pagsubok, mga sertipikasyon, at kung bakit mahalaga ang mga ito

Ang na-verify na performance sa pamamagitan ng mga pagsubok (impedance, capacitance, high-potential, shield continuity, at EMC emission tests) ay nagsisiguro na ang mga cable ay kumikilos nang predictably sa mga VFD installation. Ang mga sertipikasyon tulad ng UL at CE ay nagpapahiwatig ng pagsunod sa kinikilalang kaligtasan at mga pamantayan ng EMC, habang ang isang matatag na sistema ng kalidad ng ISO9001 ay nakakatulong na mapanatili ang pagkakapare-pareho sa mga pangkat ng produksyon. Kami ay gumagawa may shielded VFD cable grades at ang aming pabrika ay may hawak na mga sertipikasyon ng CCC, UL, ISO9001 at CE—nagbibigay-daan ito sa amin na suportahan ang mga customized na build na may mga nasusubaybayang talaan ng pagsubok kapag hinihiling ito ng mga proyekto.

Mga karaniwang failure mode at on-site na checklist sa pag-troubleshoot

• Pasulput-sulpot na tripping: suriin ang mga pagwawakas ng kalasag at pagpapatuloy; Ang mga mahihirap na bono ay nagdudulot ng EMI na magkabit sa mga control circuit na nagdudulot ng mga istorbo na biyahe.
• Mataas na motor bearing currents: i-verify ang shaft grounding measures, siyasatin ang mga koneksyon ng cable shield at isaalang-alang ang pag-install ng shaft grounding ring o insulated bearings kung naaangkop.
• Overtemperature sa motor: sukatin ang kasalukuyang nagcha-charge at ihambing sa mga curve ng pag-init ng motor—kung nag-aambag ang pag-charge, babaan ang dalas ng switching o magkasya sa mga filter.
• Matitinding reklamo sa EMI: magsagawa ng survey sa site na may malapit na field probe, suriin ang shield coverage (% braid), at isaalang-alang ang pag-upgrade sa foil braid composite shield o pagdaragdag ng mga ferrite core sa motor cable.

Kung gusto mo, maaari kaming magbigay ng mga pinasadyang rekomendasyon sa pagtatayo ng cable (conductor stranding, shield type, jacket compound) para sa iyong aplikasyon—kami ay nagdidisenyo at gumagawa ng custom VFD shielded motor cable at maaaring magbigay ng mga ulat sa pagsubok at mga sertipiko kapag hiniling. Kapag mahalaga ang pagiging maaasahan at pagganap ng EMC, binabawasan ng isang purpose-built na cable mula sa isang sertipikadong tagagawa ang oras ng pag-commissioning at pangmatagalang pananakit ng ulo sa pagpapanatili.
